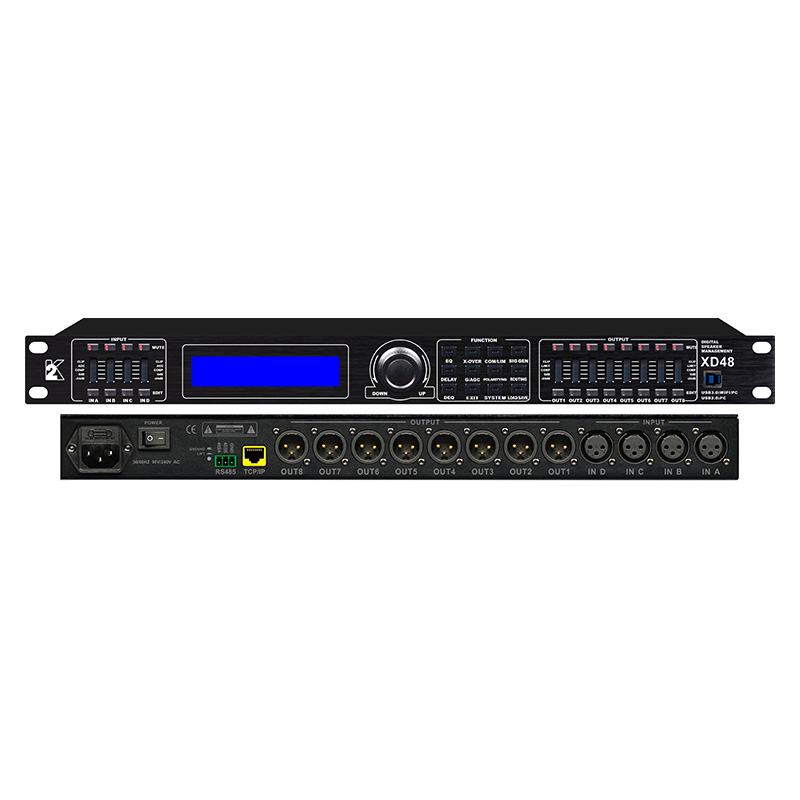

XD48
1、4路平衡式信號輸入，8路平衡式信號輸出；可靈活組合多種分頻模式，高、低通分頻點均可達20Hz～20KHz可靈活組合多種分頻模式，高、低通分頻點均可達20Hz～20KHz；
2、96KHz采樣頻率，32-bit DSP處理器，32-bit A/D及D/A轉換
3、提供USB2.0、USB3.0和RS485以及TCP/IP接口可連接電腦，其中RS485接口可最多連接250臺設備和超過1500米的距離外用電腦來控制
4、直接用面板的功能鍵和拔輪進行功能設置或是連接電腦通過PC控制軟件來控制，均十分方便、直觀和簡潔
5、單機最多可存儲60組用戶程序
6、可通過面板的SYSTEM按鍵來設定密碼鎖定面板控制功能，以防止參數被修改
7、每個輸入均有12段獨立的全參量均衡，每個輸出均有15段獨立的全參量均衡，調節增益范圍可達±20dB，同時還可選擇參量、高調、低調、1階全通、2階全通5種均衡模式
8、每個輸入通道可調噪聲門，并且每個輸入通道有兩段全參數可調的動態均衡（DEQ），自動增益控制
9、2×24 LCD藍色背光顯示功能設置，5段LED顯示輸入/輸出的精確數字電平表、啞音及編輯狀態
10、每個輸入和輸出均有延時和相位控制及啞音設置，延時最長可達1000ms，延時單位可選擇毫秒、米、英尺三種，延時可通過粗調及細調模式進行調節。
11、輸出通道還可控制壓縮、限幅及選擇輸入信號通道，并能將某通道的所有參數復制到另外一個通道同時進行聯動控制
12、可以通過USB接口或RS485接口連接中控來控制矩陣和通道的啞音
13、支持設備輸入、輸出、系統功能分別設置密碼進行鎖定，實現數據保密
14、設備軟件內置中控代碼生成器、可實現一鍵中英文切換
15、可通過外置UTWR1盒與電腦進行連接,可實現互聯網遠程控制
技術參數：
輸入阻抗：平衡：20KΩ
輸出阻抗：平衡：100Ω
PC接口： 面板1個USB接口、后板1個RS485接口(鳳凰插座) 、TCP-IP（RJ-45）接口
共模擬制比：>80dB(1KHz)
輸入范圍：≤+21.5dBu
頻率響應：19.7Hz-20KHz(±0.5dB)
信噪比：>118dB
失真度：<0.002% OUTPUT=0dBu/1KHz
通道分離度： >108dB(1KHz)
輸入通道功能：
輸入噪聲門：每個輸入通道有設噪聲門功能，門限值：-120dBu～0dBu，步距：1dBu
輸入啞音：每個通道設立單獨啞音控制
輸入增益：范圍：-80dB ～ +12dB,步距:0.1dB
輸入延時：每個輸入通道有單獨延時控制，調節范圍0～1000ms，微調步距為21us；粗調步距為1ms
輸入相位：同相(+) 或反相(-)
輸入均衡：每輸入通道設12個參量均衡，均衡方式可選擇PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd
A. 在PEQ狀態下調整參數為：中心頻率點：19.7Hz～20KHz、共241個頻點 帶寬：0.05oct～3oct、步距為0.01oct 增益：-20dBu～+20dBu、步距為0.1dBu
B. 在Lo-Shelf和Hi-Shelf狀態下可調整參數為：中心頻率點：19.7Hz-20KHz、共241個頻點 斜率：6dB/12dB 增益：-20dBu～+20dBu、步距為0.1dBu
C.在APF 1st狀態下，中心頻率19.7Hz～20KHz、共241個頻點可選。
D.在APF 2nd狀態下調整參數為：中心頻率點：19.7Hz～20KHz、共241個頻點 帶寬：0.05oct～3oct、步距為0.01oct。
輸入動態均衡：每個輸入通道有設2個動態均衡，可調整參數為：頻率轉折點：19.7Hz～20KHz、共241個頻點 帶寬：0.05oct～3oct 步距為0.01oct。目標電平值：-45dBu～+15dBu。閾值：-45dBu～+15dBu 。比率: 1.0:1～20:1, 1.0：1至1：2之間步進0.1，1：2至1：20步進0.5。響應時間：0.3ms～200ms、小于1ms時，步距為0.1ms；大于1ms時，步距為1ms。釋放時間：50ms～5000ms 步進1ms
輸入壓縮：每個輸入通道有單獨的輸入壓縮設置，可調整參數為：壓縮電平：-40dBu～+20dBu，步距為0.1dBu。壓縮比: 1.0:1～20:1, 1.0：1至1：2之間步進0.1，1：2至1：20步進0.5。響應時間：0.3ms～1000ms、小于1ms時，步距為0.1ms；大于1ms時，步距為1ms。釋放時間：50ms～5000ms 步進1ms
輸入自動增益：每個通道有單獨的輸入自動增益功能，可調整參數為：閾值：-80dBu～+20dBu，步進為0.1dBu.目標電平：-80dBu～+20dBu. 比率：1:1～1:20；1：1至1：2之間步進0.1；1：2至1：20步進0.5。響應時間：0.3～200ms，小于1ms時，步進0.1ms，大于1ms時，步進1ms。釋放時間：50～5000ms，步進1ms。
輸出通道功能：
輸出啞音：每個通道設立單獨啞音控制
輸入選擇：每個輸出通道可單獨選擇不同的輸入通道，也可以選擇輸入通道的任意組合
輸出增益：調節范圍：-80dB～+12dB、步距為0.1dB
輸出延時：每個輸出通道有單獨延時控制，調節范圍0～1000ms，微調步距為21us；粗調步距為1ms
輸出相位：同相(+) 或反相 (-)
分頻器設置：每個輸出通道可單獨設置低通濾波器（LPF）和高通濾波器（HPF），可調整參數為：濾波器類型：Lin—Ril/Bessel/Butterw
頻率轉折點：19.7Hz-20KHz、共241個頻點;
A.在Bessel與Butterw狀態下，衰減斜率：12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct 、48dB/oct。
B.在Lin—Ril狀態下，衰減斜率：12dB/oct、24dB/oct、36dB/oct、48dB/oct。
限幅器設置 每個輸出通道可單獨設置限幅器，可調整參數為：限幅電平：-40dBu～+20dBu、步距為0.1dBu 。響應時間：0.3～1000ms，小于1ms時，步進0.1ms，大于1ms時，步進1ms。釋放時間：50～5000ms，步進1ms。
壓縮器設置：每個輸出通道有單獨的輸出壓縮設置，可調整參數為：壓縮電平：-40dBu ～ +20dBu，步距為0.1dBu。壓縮比: 1.0:1～20:1, 1.0：1至1：2之間步進0.1，1：2至1：20步進0.5。響應時間：0.3ms～1000ms、小于1ms時，步距為0.1ms；大于1ms時，步距為1ms。釋放時間：50ms～5000ms 步進1ms
輸出均衡：每個輸出通道可設15個均衡，均衡方式可選擇PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd
A. 在PEQ狀態下調整參數為：中心頻率點：19.7Hz～20KHz、共241個頻點 帶寬：0.05oct～3oct、步距為0.01oct 增益：-20dB～+20dB、步距為0.1dBu
B. 在Lo-Shelf和Hi-Shelf狀態下可調整參數為：中心頻率點：19.7Hz-20KHz、共241個頻點 斜率：6dB/12dB 增益：-20dBu～+20dBu、步距為0.1dBu
C.在APF 1st狀態下，中心頻率19.7Hz～20KHz、共241個頻點可選。
D.在APF 2nd狀態下調整參數為：中心頻率點：19.7Hz～20KHz、共241個頻點 帶寬：0.05oct～3oct、步距為0.01oct。
輸出路由：每個輸出通道的輸出源可選
分量矩陣：每個輸出通道的輸入源信號大小可以單獨調整
信號發生器：信號發生器能產生白噪聲、正玄波、粉紅噪聲、掃頻信號
輸出信號大小、頻率、持續時間可調
功耗：≤42.4W
電源：AC90V～240V 50/60Hz
產品尺寸：(寬×深×高) 482×228×44mm
凈重 3.55kg
運輸尺寸：(寬×深×高) 1PC:555X325X98mm/0.0177m3 6PCS:573X337X615mm/0.1188m3
毛重 1PC:4.55(kg) 6PCS:28.5(kg)
